【价值12亿!!】“世界上最复杂的工程木屋顶结构”
2018-09-07 14:12:24
木材屋顶结构并不是什么新东西 - 事实上，还有什么比托梁，檩条和椽子更传统的呢？
但位于苏格兰高地，新建的价值1.4亿英镑的麦卡伦酒厂的木制屋顶绝不是传统的; 其制造公司Wiehag称它是“世界上最复杂的工程木屋顶结构”。
设计的一个关键因素是建筑融入景观的方式 - 这主要得益于屋顶低矮起伏的轮廓。
天然山坡的一部分被开挖，将建筑物“嵌入”在其中，使其看起来像是在周围山丘的自然起伏中生长出来的。

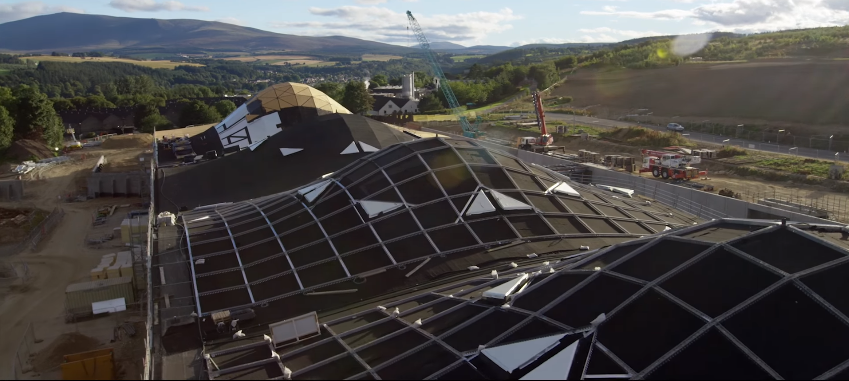

绿色的草皮覆盖在全长207米的建筑上，占地面积达12300平方米。它包含五个圆顶，威士忌生产设施位于其中四个，展览和游客中心位于第五个，也是最高的一个。
如果Edrington想要一个引人注目的设计，它肯定选择了合适的建筑师。

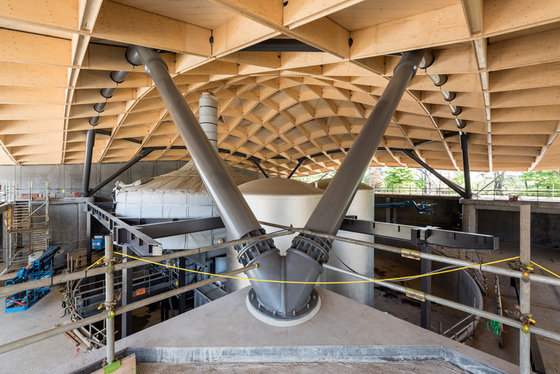

但从施工的角度来看，这一项目可能是施工承包商的噩梦。木制屋顶由数千个独立部件组成，由一系列钢框架结构支撑 ，一个支撑一个圆顶，两个元件之间的连接界面的精度要求极高。
“木框架和钢结构之间的界面必须在+/- 10mm之内，”安德森说。每个钢框架放置在混凝土结构上的四个结构“节点”的位置必须精确到+/- 5mm。
12,300平方米的屋顶由1,800个单梁和2,700个屋顶元件组成，包括380,000个独立部件。
在将屋顶结构永久固定到钢结构框架之前，使用四个临时胶合木梁柱来支撑屋顶结构。
1,800个弯曲梁的宽度为160毫米，并采用Kerto层压木材贴面。木质屋顶平台由箱形面板或盒子组成，框架由实心结构木材构成，表面覆有15毫米厚的层压单板。
屋顶总共包含了2,700多个这样的三角形和矩形盒子，屋面结构层由定向刨花板（OSB）承担。
屋顶结构构件统一在工厂完成装配式加工，加工完成后运输至现场统一安装。
胶合木高强度重量比，实现了大跨度屋顶结构，模块化的构建方式，保证了内部空间的灵活性，为工厂未来设备设施的扩展提供了充足的空间。
胶合木优越的耐腐蚀性能，保证工厂结构不受腐蚀性气体侵蚀。
-Ref：theconstructionindex.co.uk/news/view/wooden-tops
dezeen.com/2018/05/22/rogers-stirk-habour-partners-architecture-macallan-distillery-scotland/
